TI, IsoShield 절연 전원 모듈 공개…전력 밀도 3배 향상

- 데이터센터·전기차 전력 설계 적용, 솔루션 크기 최대 70% 감소

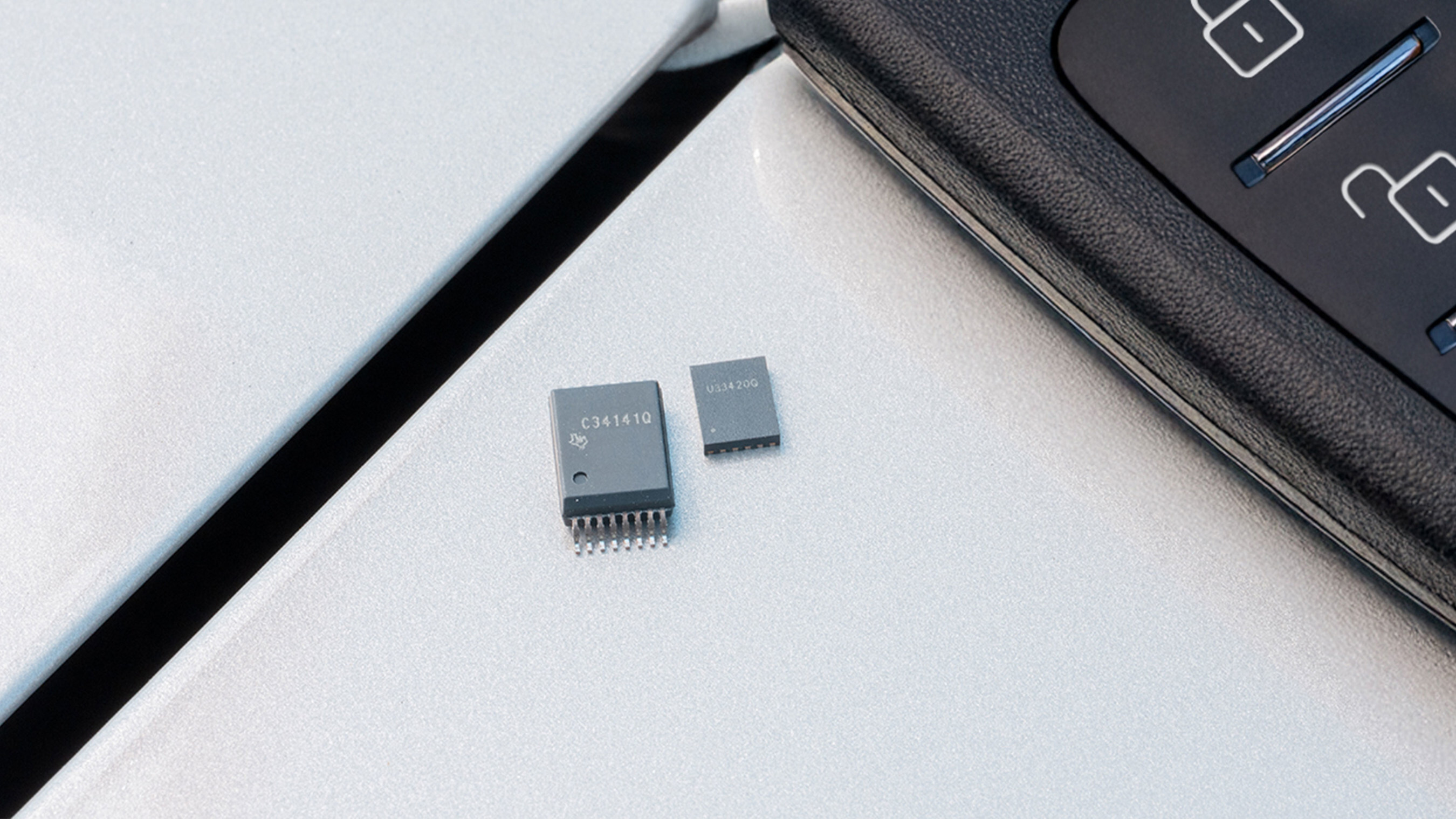

TI가 IsoShield 멀티칩 패키징 기술로 평면 변압기와 절연 전력계를 단일 패키지에 통합한 절연 전원 모듈 UCC34141-Q1과 UCC33420을 공개했다.



멀티칩 패키징 기반 전력 밀도 향상

IsoShield 기술은 평면 변압기와 절연 전력 회로를 하나의 패키지에 통합한 멀티칩 패키징 기술이다. 개별 부품 기반 절연 전원 설계 대비 전력 밀도를 최대 3배 높였으며 최대 2W 출력 범위에서 솔루션 크기를 최대 70% 줄였다. 기능 절연과 기본 절연, 강화 절연 조건을 지원해 산업 장비와 차량 전력 시스템에서 요구되는 절연 기준을 충족한다.



분산 전력 구조 적용 절연 통합 기술

전원 모듈은 보드 공간 점유를 줄이고 전력 설계 복잡도를 낮추는 방식으로 활용돼 왔다. IsoShield 기술은 절연 기능을 패키지 내부에 통합함으로써 분산 전력 구조에서 발생할 수 있는 단일 지점 오류 가능성을 낮췄으며, 절연 회로와 변압기를 하나의 패키지에 결합해 전력 변환 경로를 단순화했다.



데이터센터 전력 밀도 증가 환경 적용

AI 연산 증가로 데이터센터는 제한된 공간에서 더 높은 전력을 처리하는 방향으로 설계 구조가 변화하고 있다. IsoShield 패키징 기술은 전력 변환 회로 집적도를 높여 서버 보드 면적 효율을 개선하며 고성능 컴퓨팅 환경에서 요구되는 전력 안정성을 유지할 수 있도록 전력 모듈 크기를 줄여준다.



전기차 전력 시스템 소형 패키지 적용

전기차 전력 시스템은 제한된 공간에서 효율적인 전력 변환이 중요하다. IsoShield 기반 절연 전원 모듈은 소형 패키지를 통해 전력 시스템 무게 감소에 기여하며, 차량 전력 분배 과정에서 발생하는 전력 손실 감소에도 도움을 준다.



APEC 2026 전력 기술 공개

TI는 APEC 2026에서 IsoShield 기술이 적용된 절연 전원 모듈을 300kW SiC 트랙션 인버터 레퍼런스 설계에 적용해 공개한다. 800V-6V DC/DC 전력 분배 보드를 포함해 데이터센터와 자동차, 휴머노이드 로봇, 에너지 시스템 환경에 적용되는 전력 기술을 함께 소개할 예정이다. 해당 설계는 GaN 전력계와 디지털 아이솔레이터, 마이크로컨트롤러 포트폴리오 기반으로 구성됐다.



TI는 멀티칩 패키징 기술을 기반으로 변압기와 인덕터를 통합한 전원 모듈 포트폴리오를 확대하며 전력 모듈 집적도를 높이고 있다.
