- 하프 브리지·풀 브리지 구조 지원, 최대 500W 모터 제어 애플리케이션 대응



ST가 산업용 드라이브 설계 확장을 지원하는 75V 모터 드라이브 IC STSPIN9P 시리즈를 공개했다. 48V 버스 환경에서 동작하도록 설계됐으며 다양한 모터 유형과 최대 500W 전력 범위까지 확장 가능한 모터 제어 구조를 제공한다.



하프 브리지·풀 브리지 기반 모터 제어 구조

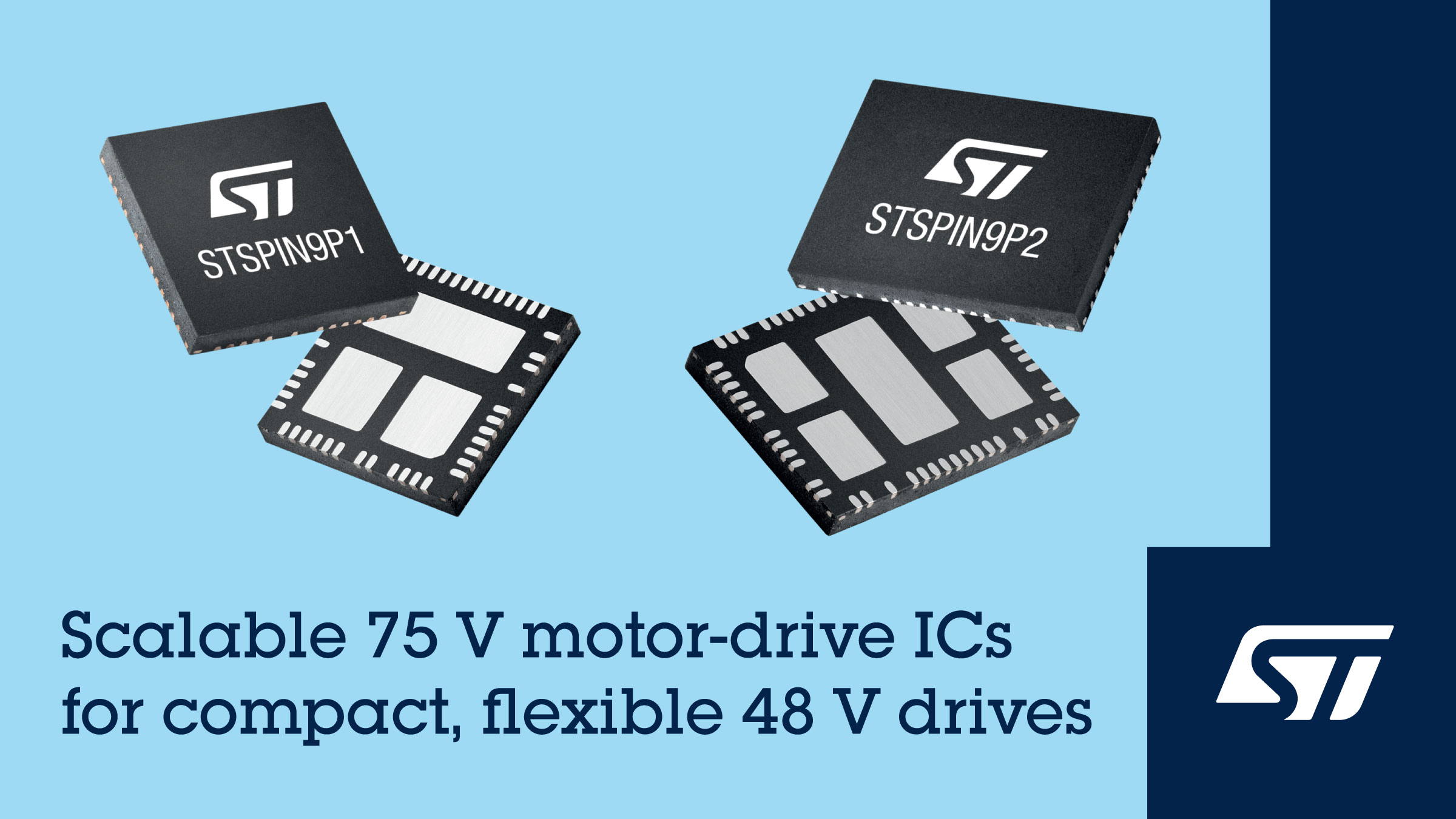

STSPIN9P 시리즈는 STSPIN9P1 하프 브리지와 STSPIN9P2 풀 브리지 디바이스로 구성된다. 넓은 동작 전압 범위와 최대 10A 출력 전류를 지원하며 산업 자동화, 로보틱스, 펌프, 팬, 섬유 장비, 무대 조명 등 다양한 모터 구동 환경에 적용된다. 48V 시스템 설계를 중심으로 모터 유형에 따른 토폴로지 선택 유연성을 가진다.



단일 전원 구조 기반 PCB 설계 단순화

7V~75V 메인 버스에서 직접 전원을 공급받는 구조를 적용해 별도 보조 전원 회로 구성을 줄였다. 내부 레귤레이터와 게이트 드라이버 전원 회로를 통합해 PCB 레이아웃 복잡도를 낮추고 시스템 설계 단계를 단순화했으며, 차지 펌프 회로를 통해 하이사이드 구동 전압을 유지하면서 100% 듀티 사이클 동작을 지원한다.



전류 감지 및 보호 기능 통합 아날로그 프런트엔드

외부 션트 저항과 연동되는 전류 감지 증폭기와 비교기를 포함한 아날로그 프런트엔드 구조를 통합했다. 설정된 전류 제한 임계값에 도달하면 보호 동작이 트리거되며 고정 오프 타임 또는 PWM 트리밍 기반 감쇠 전략을 선택할 수 있다. 턴온 슬루율 제어 기능을 통해 전자기 간섭과 전력 효율 특성을 조정할 수 있다.



다중 보호 기능 기반 산업 환경 대응

각 MOSFET에 열 센서를 내장해 과열, 과전압, 저전압, 과전류 보호 기능을 제공한다. 전력단 비활성 상태에서 수행되는 개방 부하 감지 기능을 통해 모터 연결 상태를 사전에 확인할 수 있으며 산업용 구동 환경에서 요구되는 안정성을 고려한 보호 구조를 포함한다.



레퍼런스 디자인 및 평가 보드 제공

ST는 BLDC 및 PMSM 모터 제어를 위한 3상 드라이버 레퍼런스 디자인 EVLSPIN9P1-3PH를 제공한다. 3-션트 및 단일 션트 전류 감지 토폴로지를 지원하며 하프 브리지 및 풀 브리지 드라이버 평가용 데모 보드도 함께 공급한다. 모든 STSPIN9P 디바이스는 핀 호환 QFN 패키지로 제공되며 1,000개 기준 2.10달러부터 시작한다.
