- 저항성·정전 용량성·유도성 부하를 유연하게 제어하는 전류 제한 기능 제공

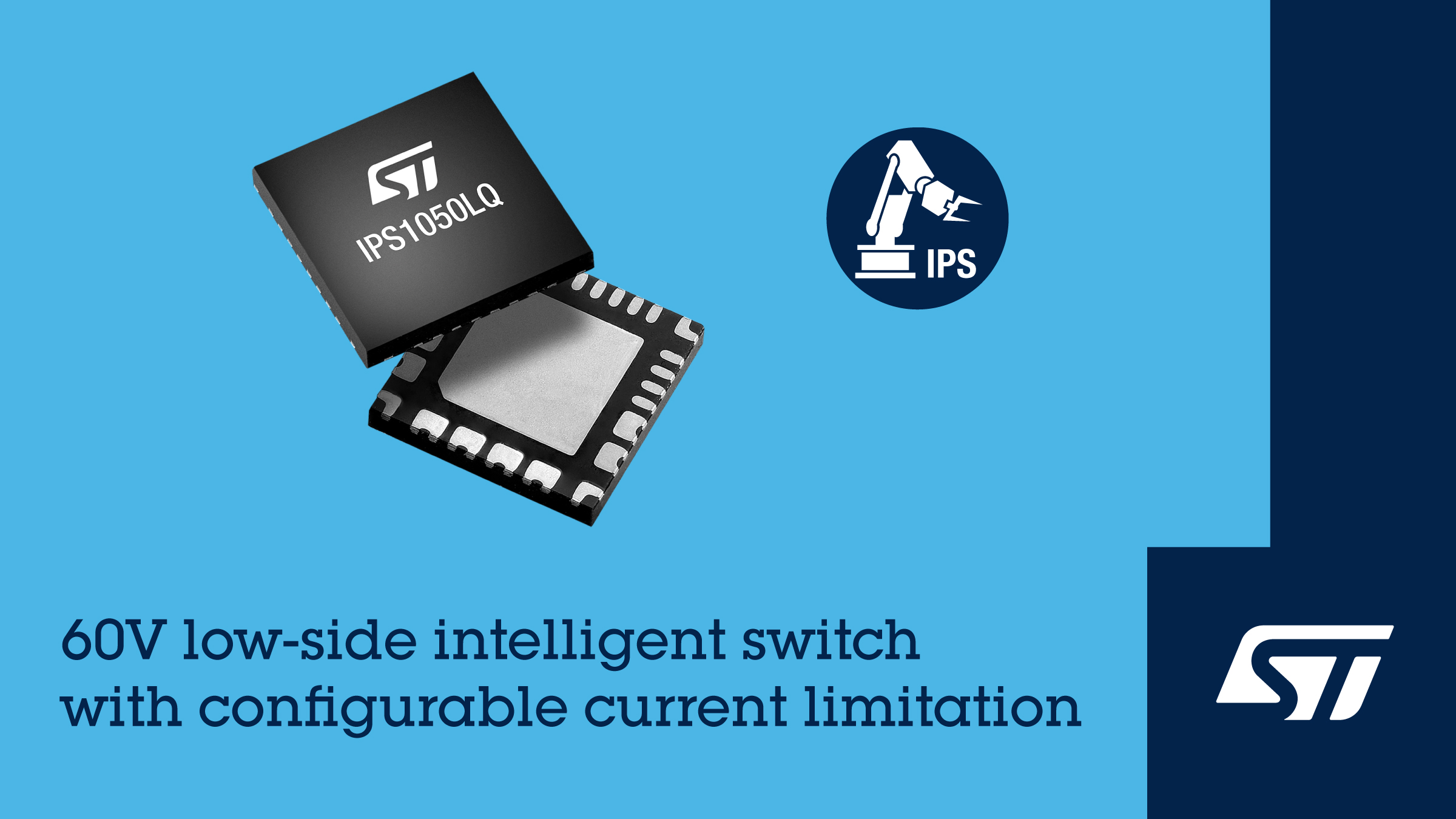

ST마이크로일렉트로닉스가 유연한 과전류 보호 기능을 제공하는 로우사이드 전원 스위치 IC ‘IPS1050LQ’를 출시하며 산업용 전력 제어 애플리케이션 대응 범위를 확대했다.



IPS1050LQ는 고정형 프로그래밍 전류 제한을 적용하는 정적 모드와, 높은 돌입전류를 안전하게 처리하는 동적 모드를 모두 지원한다. 최대 65V 출력단 정격 전압을 제공하며 PLC, 공장 자동화 설비, CNC 머신 등 미션 크리티컬 산업 장비에 적용할 수 있다.



정적·동적 모드 지원으로 돌입전류 자동 제어

IPS1050LQ는 동작 모드 선택과 전류 한계를 설정하기 위한 3개의 핀을 갖추고 있으며, 이를 통해 총 8가지 허용 전류 값을 선택할 수 있다. 정적 모드에서는 외부 저항을 사용하거나 마이크로컨트롤러, ASIC의 GPIO 포트로 핀을 구동해 활성 레벨과 임계 전류를 설정할 수 있다.



동적 모드는 하나 이상의 핀에 커패시터를 연결하는 방식으로 선택된다. 이 경우 초기 전류 한계는 최대 25A까지 설정되며, 돌입전류 처리 이후 단계적으로 자동 감소해 목표 동작 전류 한계에 도달한다. 각 단계의 지속 시간은 연결된 커패시턴스 값에 따라 결정된다.



VIPower 기술 기반 고효율 스위칭 구현

ST의 M0T5 VIPower 기술을 기반으로 한 IPS1050LQ는 RDS(on) 25mΩ의 낮은 온저항을 구현했다. IEC 60947-5-1 규격의 DC-13 부하를 포함해 저항성, 정전 용량성, 유도성 부하 전반에서 에너지 효율적인 스위칭을 지원한다.



액티브 클램핑 기능은 턴오프 시 유도성 부하의 빠른 자기 소거를 가능하게 하며, 저전압·과전압·과부하·단락 보호와 접지 분리, Vcc 분리, 과온 보호 기능을 포함한 다양한 안전 기능이 내장돼 있다. 전용 과온 지시 핀도 함께 제공된다.



개발 보드·확장 카드로 평가 환경 제공

STM32 누클레오 개발 보드용 X-NUCLEO-DOL10A1 확장 카드를 활용하면 IPS1050LQ의 진단 및 구동 기능을 손쉽게 평가할 수 있다. 여러 카드를 적층해 다중 채널 모듈 환경에 대한 검증도 가능하다.



IPS1050LQ는 6mm×6mm QFN32L 패키지로 생산 중이며, 가격은 1,000개 구매 기준 2.19달러부터 시작한다. 제품 관련 자세한 정보는 ST 공식 홈페이지에서 확인할 수 있다.
